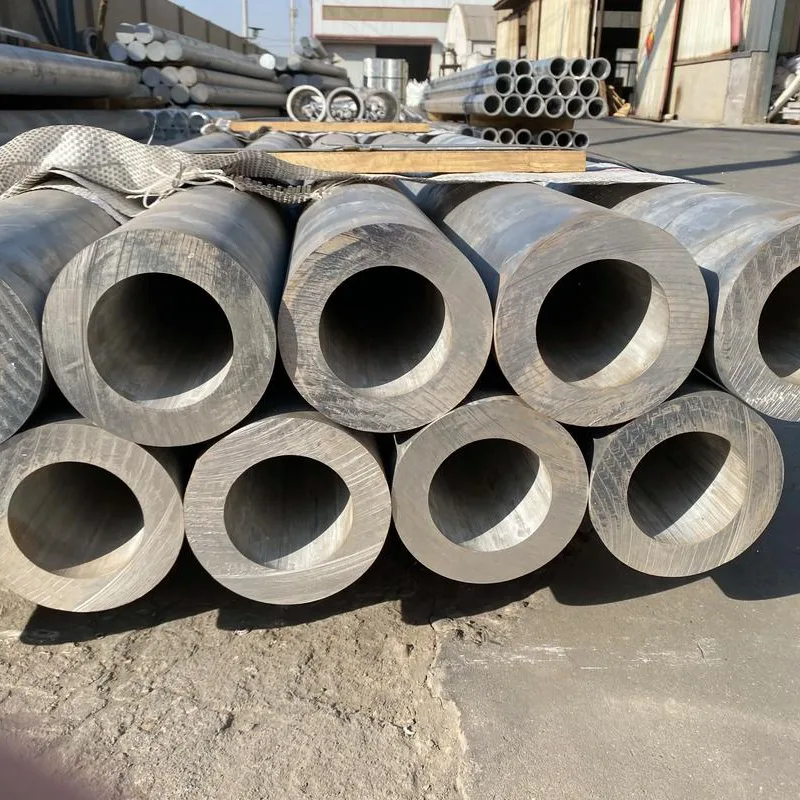

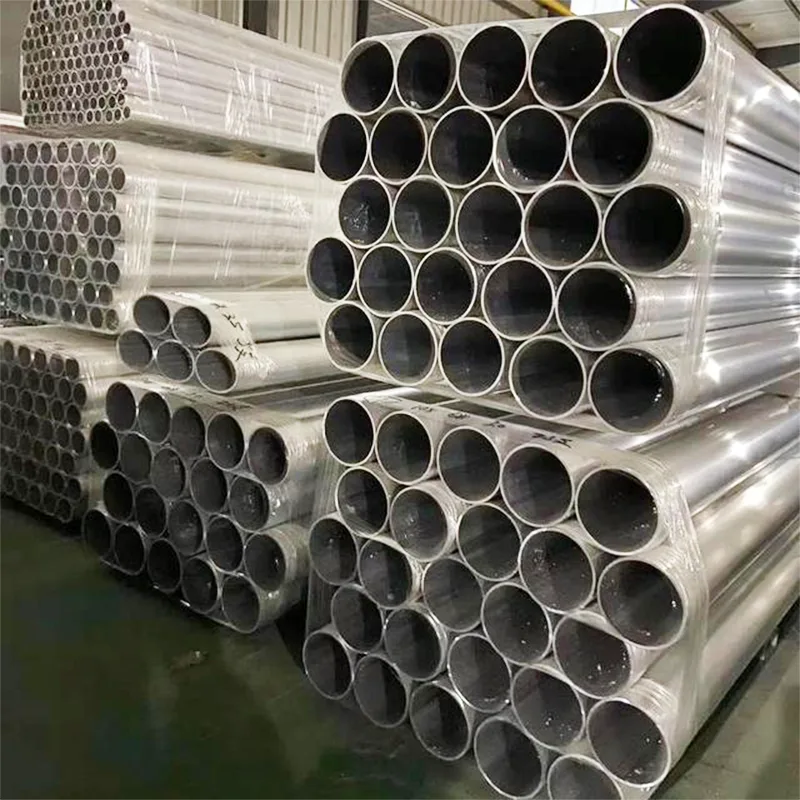

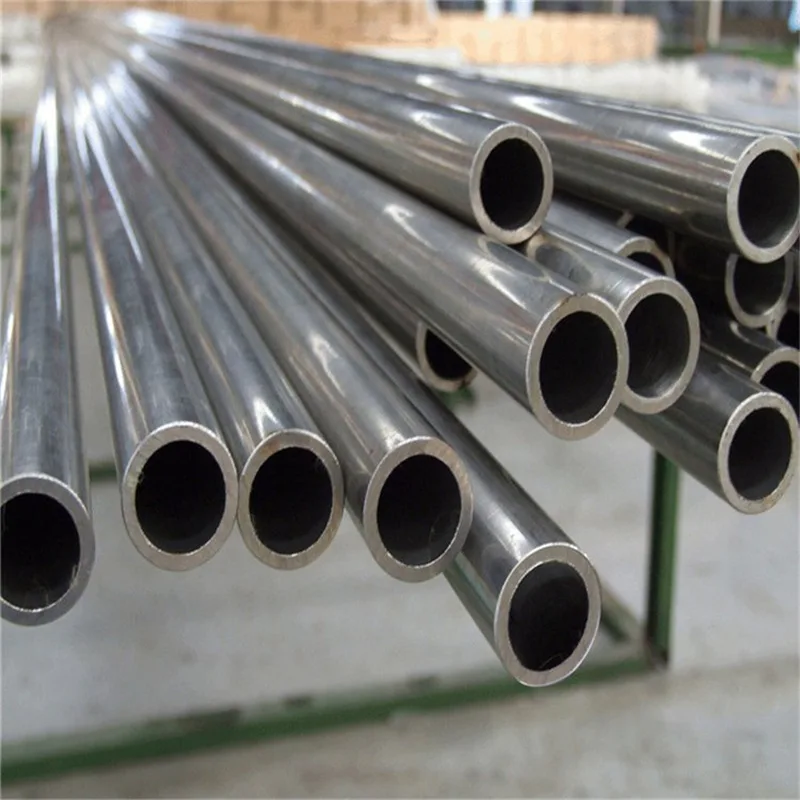

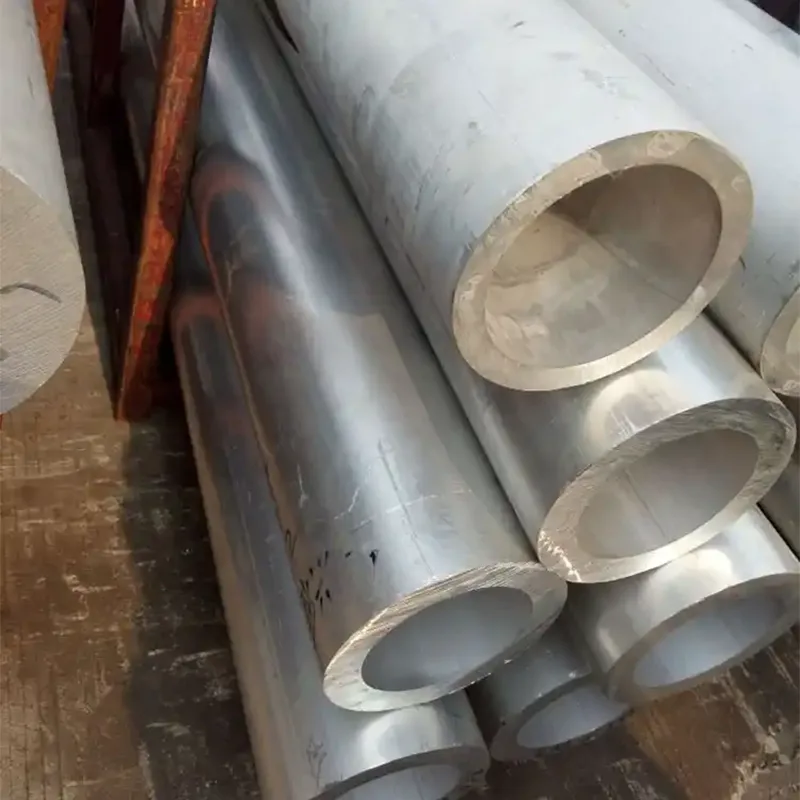

Rura aluminiowa 5083

5083 należy do stopu aluminiowo-magnezowego serii 5 do zapobiegania rdzy. Nie można go poddać obróbce cieplnej w celu wzmocnienia i ma zawartość magnezu 4,0% ~ 4,9%. Jego podstawowymi zaletami są wysoka odporność na korozję, łatwe spawanie i doskonała wytrzymałość w niskich temperaturach. Stosowany jest głównie w rurociągach morskich, elementach inżynierii morskiej, rurociągach odpornych na korozję chemiczną, kriogenicznych zbiornikach magazynowych, zbiornikach ciśnieniowych i lekkich konstrukcjach samochodowych – w scenariuszach wymagających zarówno odporności na korozję, jak i spawania.

Jakie są różnice między rurami aluminiowymi 5083, 5052 i 5A06?

Wszystkie trzy należą do stopu aluminiowo-magnezowego serii 5 chroniącego przed rdzą. Różnice w ich podstawowym działaniu są określone przez gradient zawartości magnezu, co wyraźnie rozróżnia ich umiejscowienie i obowiązujące scenariusze. 5052 ma najniższą zawartość magnezu (2,2% ~ 2,8%), oferując najlepszą plastyczność i odkształcalność, ale także najniższą wytrzymałość. Jego wytrzymałość na rozciąganie w stanie H32 wynosi około 230 ~ 280 MPa, dzięki czemu nadaje się do elementów o skomplikowanych kształtach, lekko obciążonych, takich jak zbiorniki paliwa i obudowy blaszane.

5083 ma średnią zawartość magnezu (4,0% ~ 4,9%), co zapewnia doskonałą równowagę pomiędzy odpornością na korozję, spawalnością i wytrzymałością strukturalną. Jego wytrzymałość na rozciąganie w stanie H112 może osiągnąć 270 ~ 350 MPa, przy współczynniku zatrzymania wytrzymałości spoiny przekraczającym 85%. Jest to najbardziej wszechstronny gatunek do zastosowań w inżynierii morskiej i rurociągach odpornych na korozję.

5A06 ma zawartość magnezu 5,8% ~ 6,8% i należy do aluminium odpornego na rdzę o wysokiej zawartości magnezu. Charakteryzuje się najwyższą wytrzymałością, z wytrzymałością na rozciąganie 315 ~ 350 MPa w stanie H112 i oferuje najlepszą wydajność złącza spawanego, przy współczynniku zachowania wytrzymałości spoiny przekraczającym 90%. Nadaje się do konstrukcji spawanych o dużej wytrzymałości i zastosowań odpornych na korozję pod dużym obciążeniem. Do lekkiej ochrony przed korozją przy głębokim tłoczeniu wybierz 5052; do ogólnych zastosowań spawania morskiego wybierz 5083; a w przypadku konstrukcji spawanych o dużej wytrzymałości wybierz 5A06.

Jaka jest odporność na korozję rur aluminiowych 5083? Czy można go stosować długoterminowo w pobliżu morza?

Odporność na korozję rur aluminiowych 5083 należy do najwyższej klasy aluminium odpornego na rdzę, co jest ich podstawową zaletą. Dzięki efektowi stałego roztworu odpowiedniej ilości magnezu, na powierzchni stopu może samoistnie utworzyć się gęsta i stabilna warstwa tlenku, co powoduje wyjątkowo niskie ryzyko korozji międzykrystalicznej i korozji wżerowej. Jego odporność na wodę morską, mgłę solną i korozję atmosferyczną jest znacznie lepsza niż w przypadku aluminium o wysokiej wytrzymałości serii 2 i 7, a także znacznie większa niż ogólnego przeznaczenia aluminium konstrukcyjnego serii 6. W środowiskach morskich w pobliżu morza goły materiał może być używany stabilnie przez długi czas bez szybkiego rdzewienia i pękania, dzięki czemu nadaje się do budynków przybrzeżnych, rurociągów sprzętu zewnętrznego i innych scenariuszy. Jeśli wymagane jest długotrwałe zanurzenie w wodzie morskiej lub narażenie na działanie mgły solnej i trudnych warunków korozyjnych, warstwa tlenku na gołym materiale będzie nadal powoli się zużywać. Zaleca się łączenie go z zabiegami anodowania twardego i natryskiem antykorozyjnym w celu dalszej izolacji mediów korozyjnych i przedłużenia jego żywotności. Należy zaznaczyć, że 5083 nie jest odporny na mocne kwasy, mocne zasady i inne media silnie korozyjne. W takich przypadkach nie zaleca się bezpośredniego stosowania gołego materiału i wymagana jest specjalna obróbka antykorozyjna.
