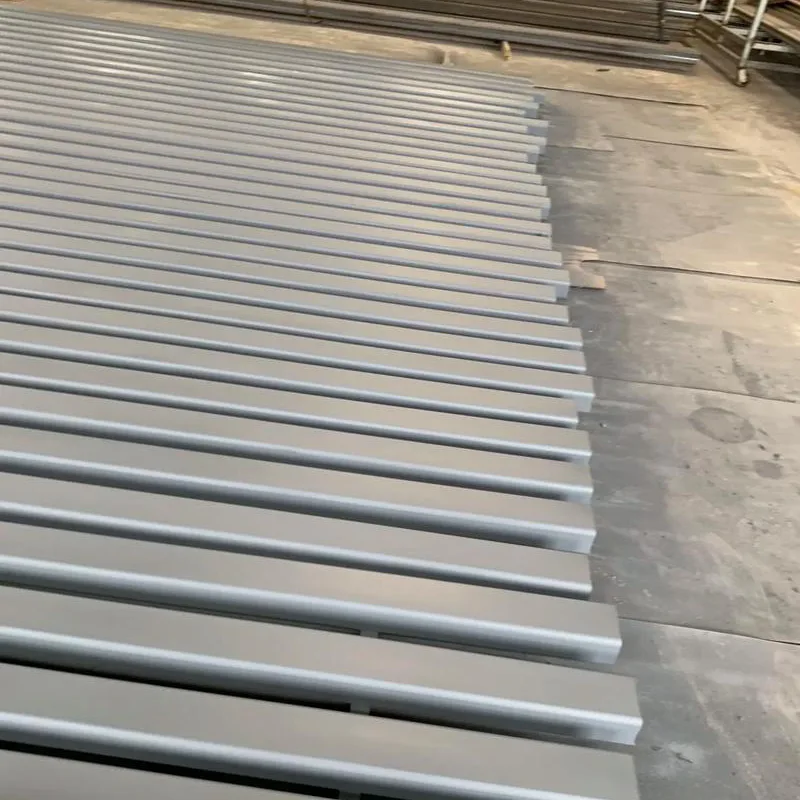

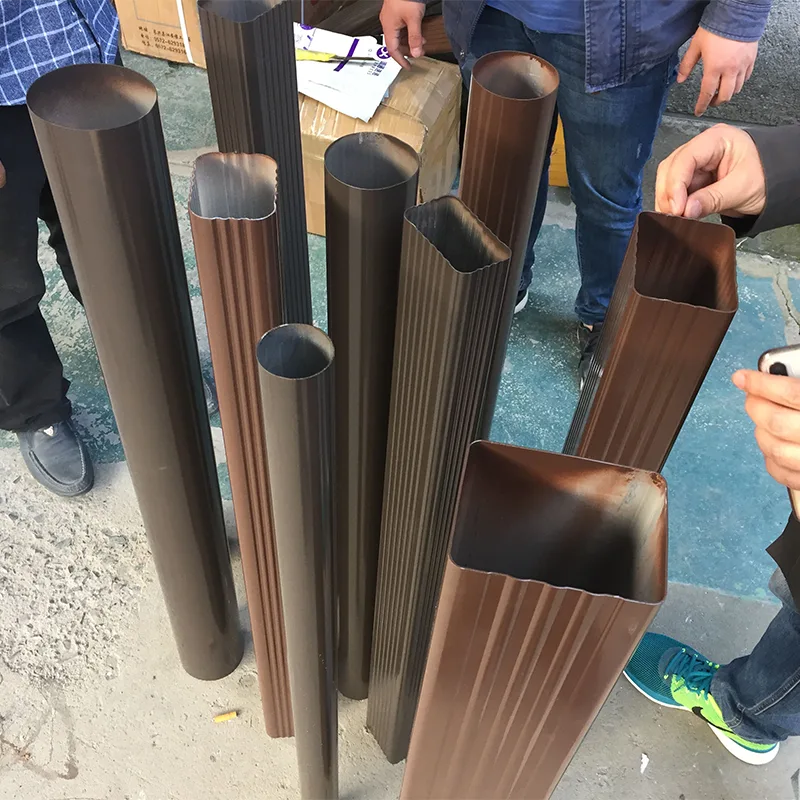

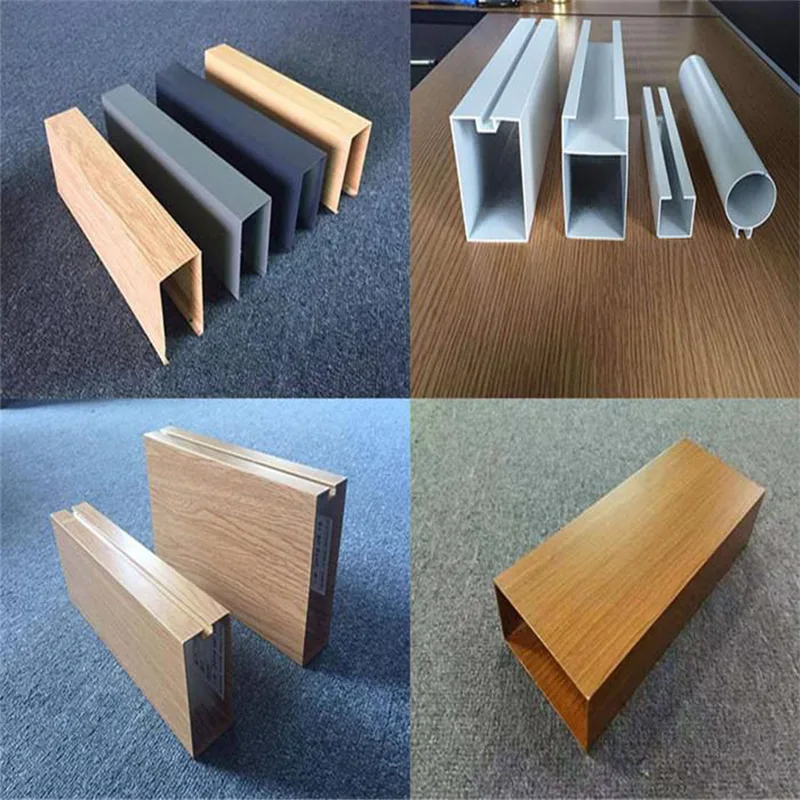

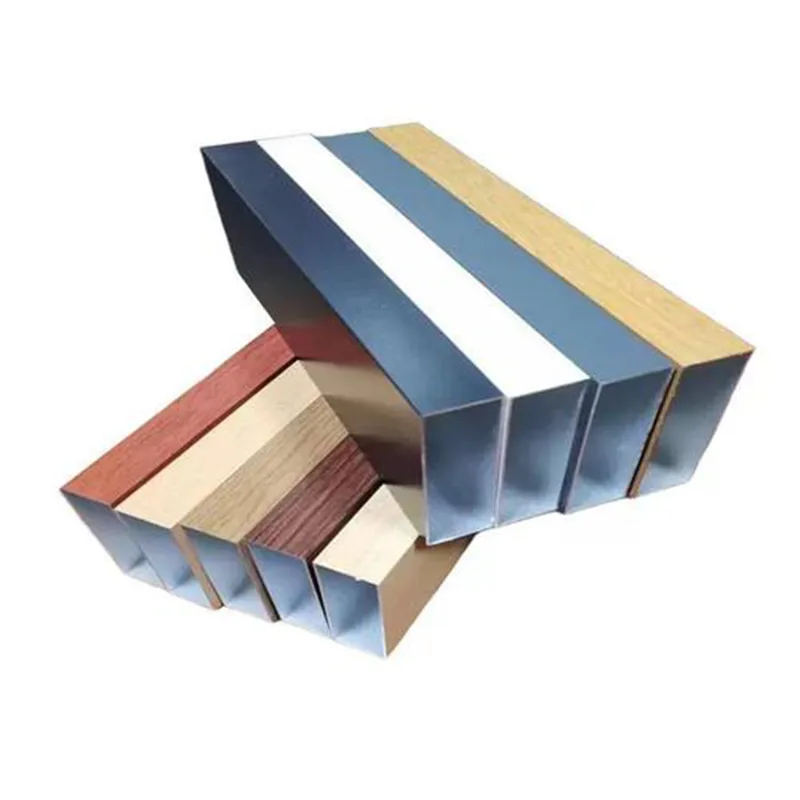

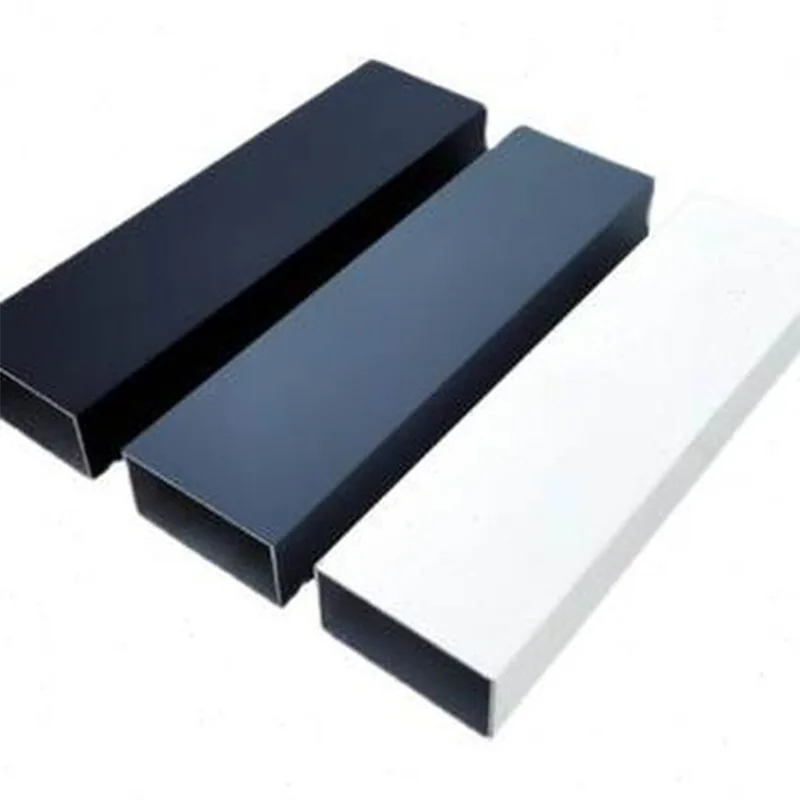

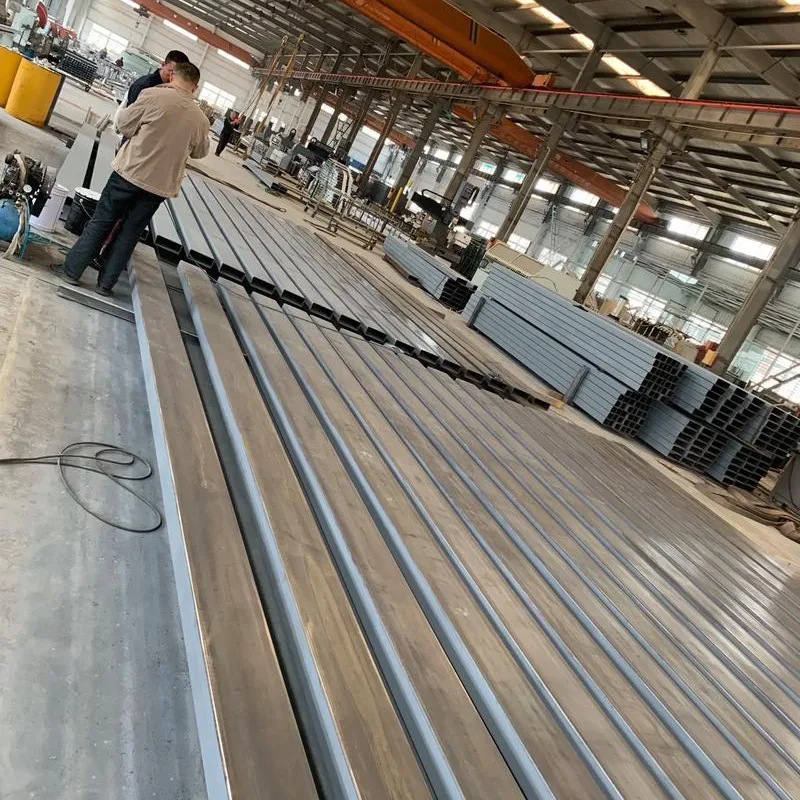

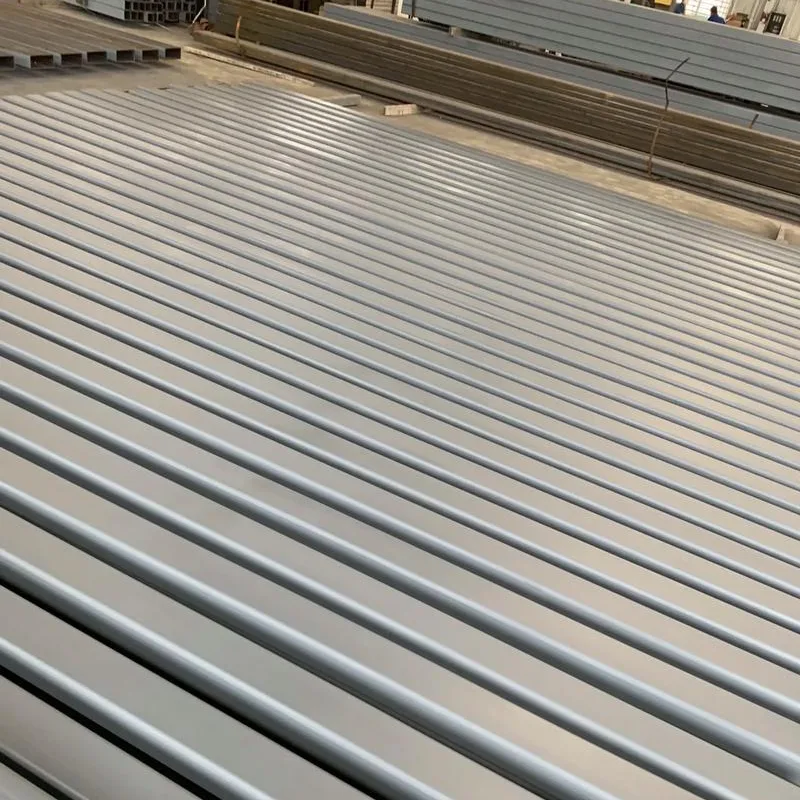

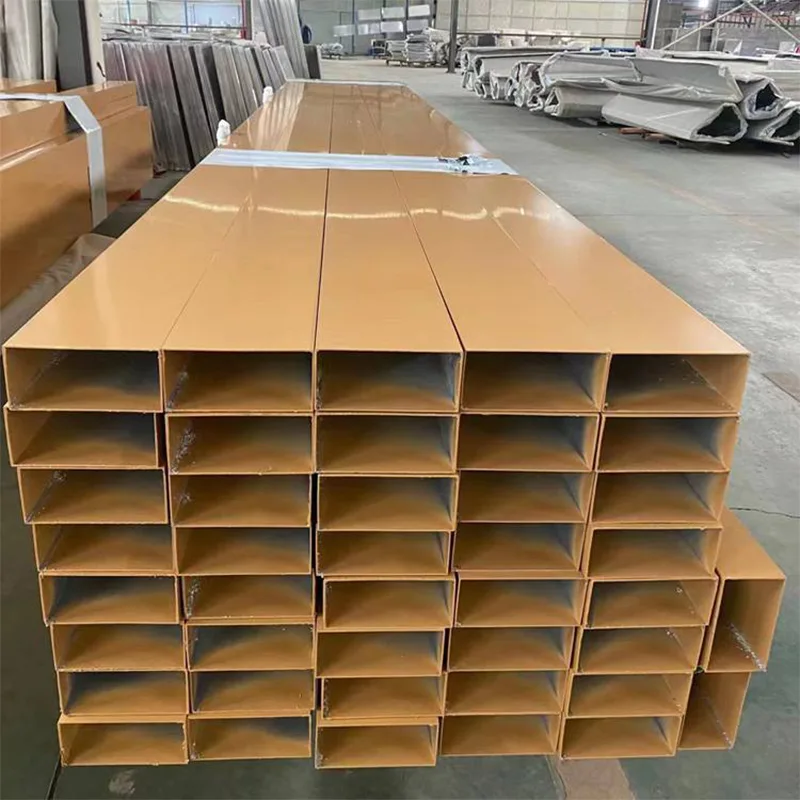

Rura aluminiowa pokryta fluorowęglowodorem

W rurach aluminiowych pokrytych fluorowęglowodorem jako materiał podstawowy stosuje się rury ze stopu aluminium 6063 lub 6061. Po odtłuszczeniu i wstępnej obróbce chromianowej są one wielowarstwowo pokrywane elektrostatycznie płynną farbą fluorowęglową PVDF i utwardzane w wysokiej temperaturze. Powłoka opiera się na stabilnych wiązaniach chemicznych C-F, jest odporna na promieniowanie UV, mgłę solną i korozję kwaśnych deszczów. Jest to wysokiej klasy zewnętrzny, antykorozyjny i dekoracyjny materiał na rury, różniący się od zwykłych rur aluminiowych malowanych proszkowo i anodowanych, oferujący znacznie lepszą ochronę i trwałość. Proces polega na nałożeniu dwóch lub trzech warstw o ​​łącznej grubości 30–60 µm, charakteryzujących się dużą przyczepnością i odpornością na złuszczanie.

Główne scenariusze zastosowań

Architektoniczny sektor zewnętrzny: stępka wysokich ścian osłonowych, balustrady ścian zewnętrznych, balustrady balkonowe, wsporniki świetlików zewnętrznych, pawilony krajobrazowe, ramy billboardów; preferowany w budynkach przybrzeżnych, w których występuje duża mgła solna.

Surowe scenariusze przemysłowe: wsporniki urządzeń przybrzeżnych, rurociągi antykorozyjne w zakładach chemicznych, wsporniki fotowoltaiczne, ramy ochronne dla dużych urządzeń zewnętrznych.

Turystyka miejska i kulturalna: Poręcze wiaduktów, rury dekoracyjne do obszarów widokowych, słupy oświetlenia zewnętrznego, zewnętrzne elementy dekoracyjne dla transportu kolejowego.

Scenariusze specjalnych potrzeb: Wysokie promieniowanie UV na płaskowyżach, obszary podatne na kwaśne deszcze, projekty wymagające zachowania koloru i długotrwałej odporności na korozję przez ponad 20 lat.

Jak długa jest żywotność rur aluminiowych pokrytych fluorowęglowodorem?

Żywotność rur aluminiowych pokrytych fluorowęglowodorem PVDF różni się w zależności od środowiska i procesu, przede wszystkim określana przez jakość powłoki, proces powlekania i środowisko użytkowania.

1. Środowisko wewnętrzne: Powłoka odporna na działanie światła słonecznego i mgłę solną, starzeje się niezwykle powoli. Przy normalnym czyszczeniu i konserwacji całkowity okres użytkowania może osiągnąć 25-30 lat przy minimalnym blaknięciu, kredowaniu lub łuszczeniu, co pozwala na zachowanie pełnego efektu ochronnego przez długi okres.

2. Zastosowanie na zewnątrz w zwykłych miastach śródlądowych (bez obszarów przybrzeżnych, bez ciężkich zanieczyszczeń przemysłowych): Stosując trzywarstwowy, dwuwypalany standardowy proces fluorowęglowy z zawartością PVDF ≥70%, grubość powłoki przekracza 35 μm. Stabilne użytkowanie na zewnątrz przez 15-20 lat bez znaczącego blaknięcia, kredowania, pęcherzy i łuszczenia się. Najwyższej jakości importowane farby fluorowęglowe, przy odpowiedniej konserwacji, mogą wydłużyć tę żywotność do 20-25 lat, przy jedynie niewielkiej utracie połysku i nienaruszonej odporności na korozję.

3. Trudne warunki, takie jak obszary przybrzeżne, strefy przemysłowe z kwaśnymi deszczami i obszary położone na dużych wysokościach z silnym promieniowaniem UV: Jony chlorkowe, promieniowanie UV i kwaśne zanieczyszczenia przyspieszają starzenie się powłok, skracając żywotność do 12-15 lat. Po 15 latach obserwuje się jedynie nieznaczną utratę połysku, a podłoże pozostaje odporne na rdzę, co wykazuje znaczną przewagę nad około 8-letnim okresem starzenia zwykłych powłok proszkowych.

Kluczowe czynniki wpływające na długość życia

1. Standardy powłok: Niedrogie powłoki pseudofluorowęglowe (niewystarczająca zawartość PVDF, uproszczony fluorokarbon FEVE) mają żywotność tylko 8-10 lat i są podatne na blaknięcie i łuszczenie się; tylko powłoki fluorowęglowe spełniające normę AAMA2605 z 70% zawartością PVDF posiadają długotrwałą odporność na warunki atmosferyczne.

2. Proces natryskiwania: Uproszczone procesy wypalania „dwie warstwy, jedna warstwa” oraz nieodpowiednie odtłuszczanie i chromianowanie podczas obróbki wstępnej znacznie zmniejszają przyczepność powłoki, prowadząc do powstawania pęcherzy i łuszczenia się po 5-10 latach.

3. Rutynowa konserwacja: Regularne spłukiwanie powierzchni wodą w celu usunięcia soli i kurzu może skutecznie przedłużyć żywotność o 3-5 lat; długotrwałe gromadzenie się soli i oleju przyspieszy uszkodzenie powłoki.

W porównaniu z trwałością zwykłego malowania proszkowego (7–10 lat na zewnątrz) i anodowania (8–12 lat na zewnątrz), powłoka fluorowęglowa jest preferowanym wyborem w przypadku wytrzymałych, odpornych na korozję zewnętrznych rur aluminiowych.
